仪器编号：ZLG011

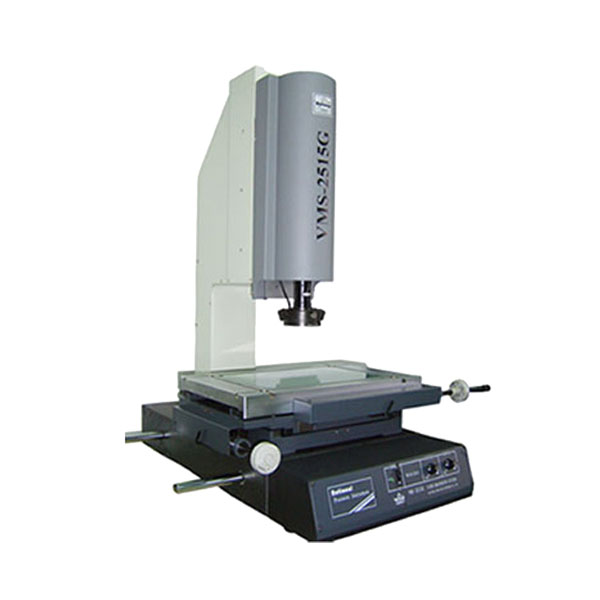

增强型全自动影像量测仪
产品用途： |
|
该仪器适用于以二座标测量为目的,在机械,电子,仪表,塑胶等行业 |
|
产品说明：1/2＂彩色CCD摄像机变焦物镜倍率0.7~4.5X |
|
规格参数： |
|
|
仪器型号 |
VMS-1510F |
VMS-2010F |
VMS-2515F |
VMS-3020F |
VMS-4030F |
|
工 作 台 |
金属台尺寸(mm) |
354×228 |
404×228 |
450×280 |
500×330 |
606×466 |
|
玻璃台尺寸(mm) |
210×160 |
260×160 |
306×196 |
350×280 |
450×350 |
|
运动行程(mm) |
150×100 |
200×100 |
250×150 |
300×200 |
400×300 |
|
仪器重量（kg） |
100 |
110 |
120 |
140 |
240 |
|
外型尺寸（长）x（宽）x（高）mm |
756x540x860 |
670x660x950 |
720x950x1020 |
|
测量与瞄准系统 |
摄像机：彩色1/2"CCD摄像机 显示器：17英寸彩色显示器 |
|
双焦物镜倍率(美国NAVITAR)：0.7~4.5X 工作距离：92mm |
|
电视总倍率：30~190X 物方视场：10.6~1.6mm |
|
双十字线发生器 数显解析度：0.0005mm |
|
◆ Z轴调焦升降：150mm X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm) |
|
◆ 照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50HZ，30W | |
|
仪器标准配备及选购件(0.5X附加镜,2X附加镜,特殊配备0.5X镜筒) |
|
仪器配件 |
1X镜筒(标准配备) |
0.5镜筒(选购) |
工作距离(mm) |
|
双焦镜 |
0.7X~4.5X |
0.7X~4.5X |
|
附加镜 |
视频倍率 |
物方视场(mm) |
视频倍率 |
物方视场(mm) |
|
0.5X(选) |
15X~95X |
20~3.2 |
7.5X~48X |
40~6.4 |
175 |
|
标准配备 |
30X~190X |
10~1.6 |
15X~95X |
20~3.2 |
92 |
|
2X(选) |
60X~380X |
5~0.8 |
30X~190X |
10~1.6 |
36 | |
