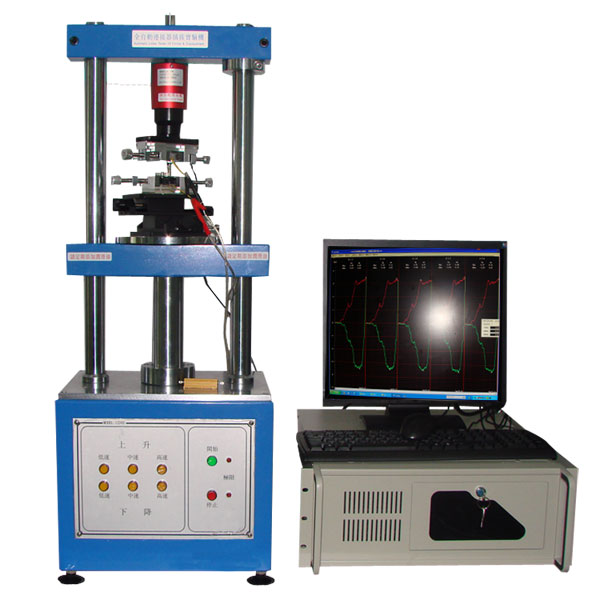

全自动插拔力试验机1220S简介
本机器适用於各种连接器之插入力及拔出力测试 , 搭配自动求心装置 , 将可得到完全准确之插拔力试验 , 利用 WINDOWS, 视窗中文画面设定 , 操作简单方便 , 且所有资料皆可储存 ( 试验条件、位移曲线图、寿命曲线图、检查报表……等等 )
测试项目 连接器单孔插拔试验 连接整排插拔试验与连接器插拨寿命试验 连接器单Pin于塑胶保持力试验 连接器NORMAL FORCE试验 一般压缩,拉伸破坏试验 可同时于接触阻抗机边线(选购)
机器特点 可列印及储存图形(插拔位移曲线图、寿命曲线图、检查报表) 测试资料储存于硬碟(每一笔资料皆可储存,不限次数) 测试条件皆由电脑书面设定,方便且快速(含插拔行程,速度、暂停时间。。。等等) 检验报表抬头内容可随时修改(中英文皆可) 检验报表可转档至Excel做编辑
机器规格 |
技术参数 |
测定最大荷重 |
50,20,5,2kg |
最小分解能 |
0.01 |
最大测定高度 |
150mm |
测定微调距离 |
0.01mm |
测定速度范围 |
0-200mm/min |
X.Y轴移动范围 |
0-75mm |
传动机构 |
滚珠螺杆 |
驱动马达 |
伺服马达 |
外观尺寸 |
400x300x950mm |
重量 |
75kg(机台) |
电源 |
220v |
型 号 |
1220S3 (一般型) |
1220HS3(高精度型) |
1220WS3(加宽型) |
最小显示行程 |
0.01mm |
0.001mm |
0.001mm |
机台两柱内距 |
240mm |
240mm |
400mm |
荷重种类 |
2kgf、5kgf、20kgf、50kgf |
最小显示荷重 |
0.01(kg、lb、N、g) |
荷重精度 |
0.2% |
最大测试行程 |
150mm |
测试速度范围 |
1-200mm/min、1-300mm/min(Option)、1-600mm/min(Option) |
传动机构 |
滚珠螺杆 |
驱动马达 |
伺服马达 |
|
|
