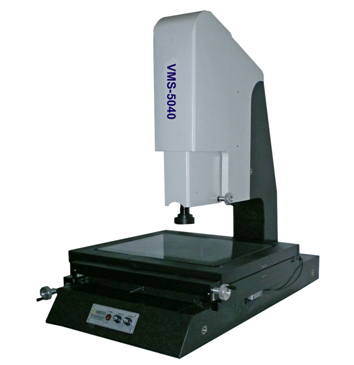

一、设备基本参数

运动行程（X、Y、Z轴mm）：500×400×200

工作台呎寸(W×Dmm)：     706×606

玻璃台呎寸(W×Dmm)：     560×460

外形尺寸（W×L×Dmm）：   1080×880×1200

工作距离：90mm

仪器基座及立柱材质：高精度、高稳定性花岗石

CCD摄影机：SONY蕊片高清晰彩色CCD摄像机

变焦物镜：  0.7X～4.5X可连续变倍之高精密结构光学物镜

视频总倍率：1X   镜筒（30X～225X）

0.5X镜筒（15X～115X）(可根据客户要求选配)

物方视场：  10.6～1.6mm

数显分辨率：0.001mm

X、Y坐标测量示值误差≤（3+L/200）µm ， L为被测长度(单位：mm)

  重复测量精度：≤2µm

二、产品特点

  仪器采用SONY蕊片高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统；

  由二坐标工作台、电子光栅尺与数据处理器组成数字符测量及数据处理系统；

  采用花岗石平台，外观简洁大方；

  表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调；

  仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；

  仪器备有RS-232接口,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理及输出；

三、测量软件

  标配2D专用测量软件，可由鼠标自动寻边、找直线、框选圆、自动圆、自动圆弧、自动去毛刺，可测点、线、圆、圆弧、角度、距离等；

  可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、线到线距离、线到圆的距离、圆到圆的距离等等）；

  绘图及输出到AutoCAD：可将实时影像中的实际工件外形进行描绘，绘图方式与AutoCAD相似，并将所描绘的图形直接输出到AutoCAD中，经过简单处理形成工程图；

  测量数据输出：可将测量数据或图形导入WORD或EXCEL做报表；

  拍照：可拍下测绘图元及产品照片，包括所标注的尺寸；并能将拍下图片调入测量软件中进行图片对比和处理；

  “浏览”窗口： 可观察工件的全图形并具有类似AutoCAD的缩放功能；

  自定义圆： 可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）；再以标准的圆和影像中的工件作对比，从而找到工件与标准图形之间的误差；

  自定义线段：可自行设定线段的起点、终点、长度、旋转角度，再与影像中的实际工件对比，从而找到工件与标准图形之间的误差；

  自设客户坐标：可以根据客户本身的需要在影像中的实际工件上自行设定坐标原点（0，0），再以（0，0）点为基准在画面任一点上标示该点X、Y坐标位置；

  坐标标注：可标注工件中任意点的坐标值；

  图形自动捕捉：可自动捕捉线、弧的起点、终点及中点、圆心、交点等等；

  Pitch标注：可标注任意点到一条直线的垂直距离，并且可标任意两线的中线到中线的距离；

  计算机卡尺：可测量任意弧到弧之间的远、近距离；

  角平分线：可平分任意角度；

  标注文字：可在实时影像中标注文字说明；

  辅助对焦：由计算机判定每次对焦的对焦面，以保证变换焦距时测量的重现性；

  辅助功能：可把在软件中绘制出的图形进行移动、旋转、复制、删除，并可作任意线段的平行线、垂直线；

  取交点：可求出任意两条不交线的交点；

  改变图型颜色：可改变任意图型的线型、颜色；

  字体：可改变任意标注文字的大小及颜色；

  提示功能：在进行命令操作时，在命令行中会出现提示性的操作，从而加快操作人员的熟悉速度；

  公英制转换：测量值可在公制和英制之间切换；

  X、Y清零：可用画面十字线设置任意点为相对原点，将X、Y坐标清零；

  SPC资料分析：可按图纸要求设定产品尺寸的公差，软件会自动判断测量尺寸是否超过公差，并且将测量数据保存并生成报表；

  自动两点线：在单一画面下可自动捕捉工件的边缘，无须以人工取线，减少人眼误差，提高测量精度；

  自动三点圆：在单一画面下可自动捕捉工件的圆半径、直径，并绘出图形，无须以人工取圆，减少人眼误差，提高测量精度；

  自动多点线：自动捕捉工件边缘，然后根据工件边缘拟合出图形，从而减少两点取线及人眼的误差；

  自动多点圆：自动捕捉工件边缘，然后拟合出工件的孔径，并绘出图形，从而减少三点取圆及人眼的误差；

  自动圆：在单一画面下用鼠标框中图形，可快速自动捕捉出圆.；

  形位公差：可测量直线的真直度、圆孔的真圆度以及圆环的内外圆的真圆度和同心度。

Z轴可影像测高
